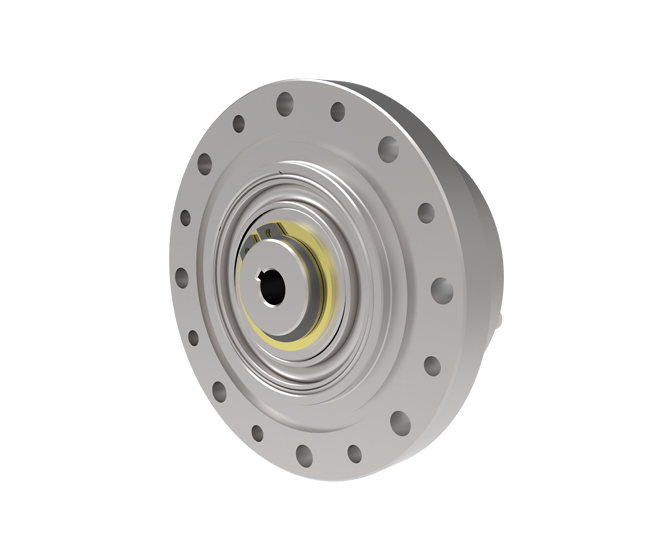

WCSG-II

Caracteristicas

Rueda flexible: componente de elastómero metálico en forma de copa de paredes delgadas. Un engranaje está grabado en la periferia exterior de la abertura. La parte inferior de la rueda flexible (parte inferior en forma de copa) se denomina sección del diafragma y generalmente se monta en el eje de salida.

Ruedas fijas: piezas rígidas en forma de anillo. Un engranaje está grabado en la circunferencia interior, que es 2 dientes más que la rueda flexible. Por lo general, se fija al gabinete.

Generador de ondas: Una parte de un cojinete de bolas de paredes delgadas ensamblado en la periferia exterior de una leva elíptica. La rueda interior del rodamiento se fija en la leva y la rueda exterior se puede deformar elásticamente con bolas. Por lo general, se monta en el eje de entrada.

Precauciones para la Seleccion de un Reductor

1. De acuerdo con los requisitos de precisión, la forma de salida y si la salida es con brida o rueda síncrona.

2. De acuerdo con factores como el aumento de par requerido, la relación de coincidencia de inercia, la relación de relación de velocidad y otros factores, para determinar la relación de reducción del reductor, la desaceleración también reduce la inercia de la carga, y la reducción de la inercia es el cuadrado de la relación de reducción.

3. Determine el tamaño del reductor de acuerdo con el par de salida requerido del reductor; par de entrada del motor * relación de reducción del reductor = par de salida del reductor = par de carga; El par de carga es menor que el par de salida nominal del reductor.

4. Compruebe si el diámetro del eje de salida del motor coincide con la entrada vacía del reductor Diámetro del eje de salida del motor = apertura de entrada máxima del reductor.

5. Comprobación de otros indicadores: como la velocidad máxima de entrada, la capacidad de carga axial/radial, el peso máximo del motor, el rango de temperatura, la clasificación IP.
