Estructura simple, tamaño pequeño y ligero
Amplio rango de uso general.
Alta precisión de transmisión de poder.
Movimiento suave, sin impacto, bajo nivel de ruido.
Una excelente Disipacion de Calor.
Transmision Vectorial.
| 1. De 0,5Hz 180 % par de arranque
(bucle abierto) 0Hz 150% par de arranque (bucle cerrado) |
4. El PLC simple completa hasta 16
segmentos de lógica de frecuencia para control automático y cuatro tipos de tiempo de aceleración y desaceleración para selección. |
7. Materiales de alta calidad, Circuitos Integrados de vida prolongada. |
| 2. Modos de control múltiples
opciones Control VF, vector de flujo de bucle abierto, modo de control vectorial PG |
5.Característica "Excavadora" control automático de par durante la operación; Es muy conveniente para los usuarios extender el teclado usando el cable de red estándar. |
8. Facil de programacion, instrucciones de codigos facil de encontrar. |
|
3. La frecuencia portadora de 1K~16K se puede ajustar automáticamente según las características de carga flexible |
6. Diez tipos de fuentes de
frecuencia auxiliares pueden realizar de manera flexible la síntesis de frecuencia de ajuste fino de frecuencia auxiliar. |
9. Variadores de Frecuencia Serie WA600. son de alta calidad y diseño, con garantia de 2 Años. |

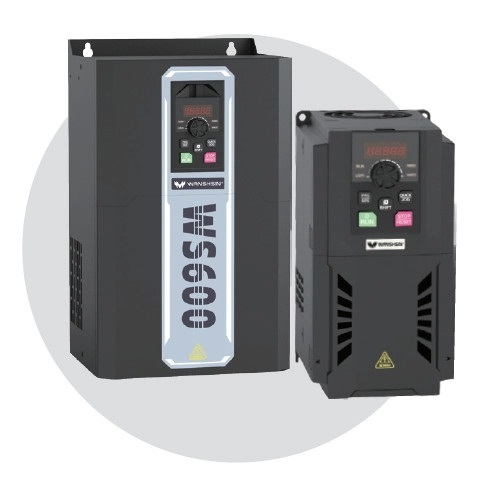

El variador de la serie WS600 es
un inversor vectorial de uso general con un rendimiento confiable y
estable, una estructura compacta y fácil de usar. Puede usarse para
accionar un motor asíncrono, un motor síncrono y un motor eléctrico de
torsión, ampliamente utilizado en máquinas herramienta CNC, cablet,
bapemnaking y elevación. , ventiladores, bombas, compresores de aire
para la industria petroquímica, maquinaria textil, maquinaria de
plástico, maquinaria para trabajar la madera, maquinaria de cerámica,
maquinaria de piedra y otras industrias.
Parametros VFD Vectorial WS600
| Artículo | Código | Nombre | Especificaciones |
| Cosa análoga | 10V | Potencia de referencia | +10 V, máx. corriente de salida permitida 100mA |
| AI1 | Entrada analógica 1 | Rango
de voltaje de entrada: 0 ～ 10 V (impedancia de
entrada: 30 kΩ) Rango de corriente de entrada: 0 ～ 20 mA (impedancia de entrada: 500 Ω |
|
| AI2 | Entrada analógica 2 | Rango
de voltaje de entrada: 0 ～ 10 V (impedancia de
entrada: 30 kΩ) Rango de corriente de entrada: 0 ～ 20 mA (impedancia de entrada: 500 Ω) |
|
| AO1 | Salida analógica 1 | Señal de voltaje/corriente de salida: 0 ~ 10 V/0 ~ 20 mA | |
| AO2 | Salida
analógica 2 - Extendida |
Señal de voltaje/corriente de salida: 0 ~ 10 V/0 ~ 20 mA | |
| Tierra | Tierra de alimentación de referencia analógica |
||
Terminal de entrada y salida digital |
P24 | Fuente de alimentación +24V | Fuente de alimentación de +24 V para entrada digital, máx. La corriente de salida permitida es de 200 mA. |
| COM | Terreno de referencia digital | Aislado de GND | |
| CME | Referencia
de tierra digital externa o interfaz de alimentación |
La
tierra de salida digital CME y la tierra de entrada
digital COM están aisladas internamente, pero CME y COM han sido cortocircuitadas externamente antes de salir de fábrica. |
|
| DI1-DI4 | Entrada digital | 1.
Impedancia interna: 3,3 kΩ 2. Acepta entrada de voltaje de 12 ~ 30 V 3. Este terminal es un terminal de entrada bidireccional y admite conexiones NPN y PNP 4. Máx. frecuencia de entrada: 1kHz 5. Todos son terminales de entrada digitales programables, el usuario puede configurar la función del terminal a través del código de función |
|
| DI6-DI10 | Ampliación de entrada digital | ||
| IDH | Entrada de pulso de alta velocidad | Canal
de entrada de pulsos de alta frecuencia HDI de 50 kHz Máx. frecuencia de entrada: 50kHz |
|
| YI | Salida digital | Aislamiento
de optoacoplador, salida de colector abierto bipolar Rango de voltaje de salida: 0-24 V Rango de corriente de salida: 0-50 mA Nota: El Y1 predeterminado es un variador de +24 V, no puede ser impulsado por una fuente de alimentación externa |
|
| FM (opcional Y2) |
Salida de pulsos de alta velocidad | Salida
programable, capacidad de contactos: 250VAC/3A o 30VDC/1A TA-TB: Normalmente cerrado, TA-TC: Normalmente abierto |
|
Terminal de salida de relé |
AT/TB/TC | Salida de contacto de relé | Salida
programable, capacidad de contactos: 250VAC/3A o 30VDC/1A TA-TB: Normalmente cerrado, TA-TC: Normalmente abierto |
| AR/RB/RC | Ampliación de salida de relé | Salida
programable, capacidad de contacto: 250VAC/3A o 30VDC/1A RA-RB: Normalmente cerrado, RA-RC: Normalmente abierto |
|
Terminal de comunicación |
485+/485- | Interface de comunicación | Comunicación RS485/MODBUS |
| Temperatura | TEMPERATURA/TIERRA | Ampliación de detección de temperatura |
PTC,
sonda de temperatura KTY y otra detección de temperatura del motor |
