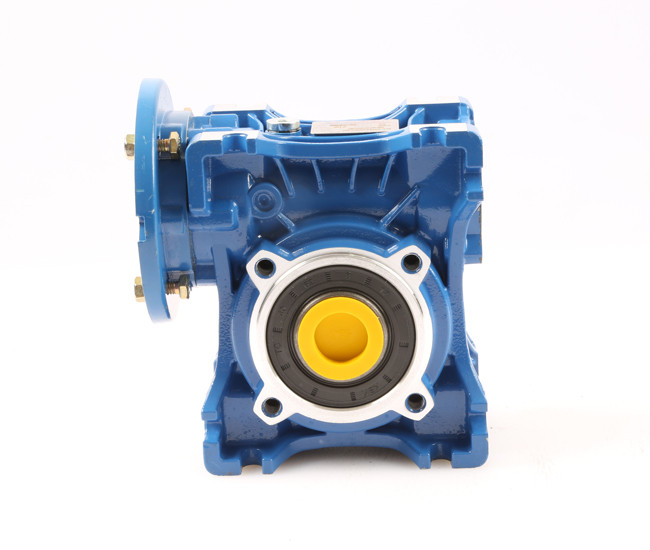

1. Caja de fundicion aluminio calidad, Montaje Universal.
2. Cuerpo Excelente Conductividad Termica.
3. Nueve Tipos de Marcos 025-130.
4. Relacion de 7.5:1 a 100:1.
5. Caja Endurecido y Rectificado.
6. Bajo Nivel de Ruido.
|

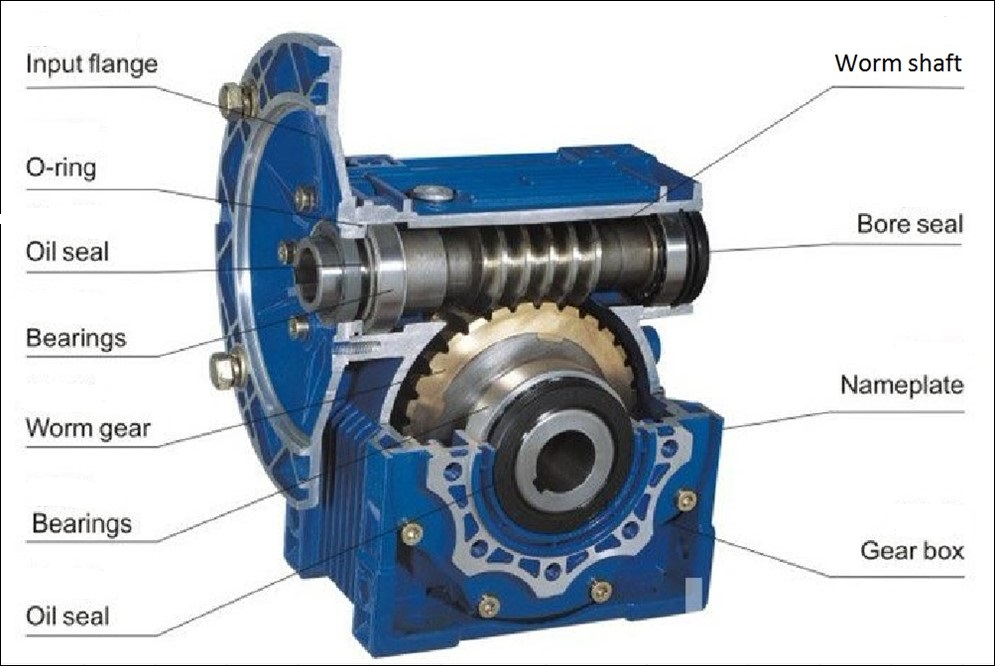

1 |
Cabinet |
12 |
Outer hexagon bolt |
|||||||||||||
|
2 |
Oil seal cover |
13 |
Input flange |
|||||||||||||
|
3 |
Hole-circlip |
14 |
Inner hex screw |
|||||||||||||
|
4 |
Bearing |
15 |
Oil seal |
|||||||||||||
|
5 |
Output flange |
16 |
Six hexagon nut |
|||||||||||||
|
6 |
Oil seal |
17 |
Washer |
|||||||||||||
|
7 |
Inner hex screw |
18 |
Bearing |
|||||||||||||
|
8 |
Oil plug |
19 |
Worm gear |
|||||||||||||
|
9 |
Input hole worm |
20 |
O-ring |
|||||||||||||
|
10 |
Bearing |
21 |
Bearing support cover |
|||||||||||||
|
11 |
O-ring |
22 |
Inner hex screw |
|||||||||||||
|

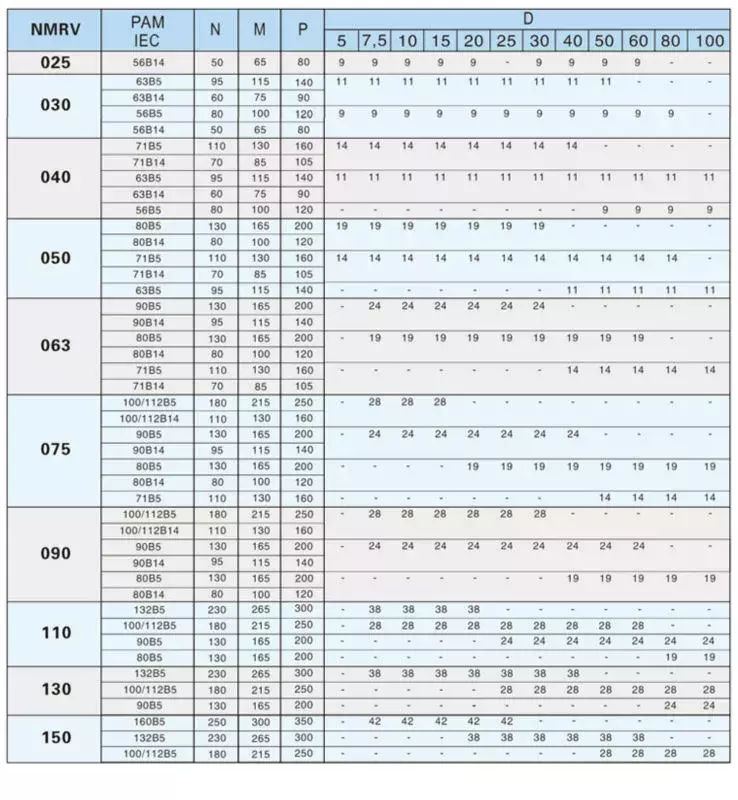

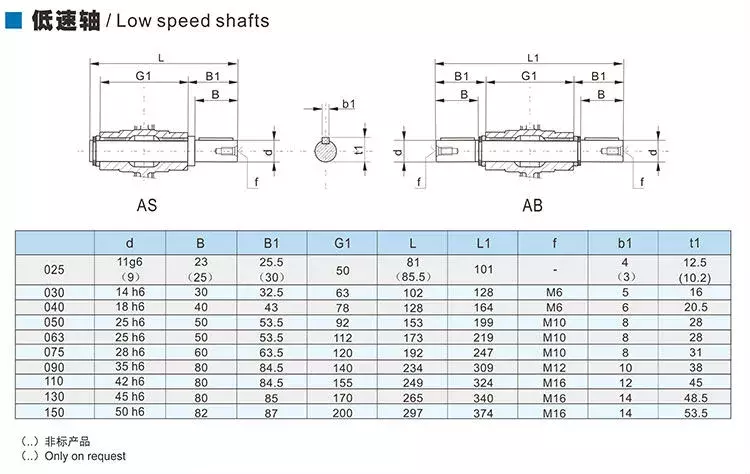

Parameter |
Input Output Structure |
|||||||||||||||
|
Company Code |
Model Code |
Size |
Ratio |
Worm Output Shaft |
Output Flange |
Torque Arm |
Worm Gear Output shaft |
Input Flange |
Mounting Position |
Terminal Box Position |
||||||
|
W |
NMRV |
63 |
40 |
E |
FA1 |
A1 |
SS1 |
71B5 |
B3 |
1 |
||||||
|
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
(8) |
(9) |
(10) |
(11) |
||||||
