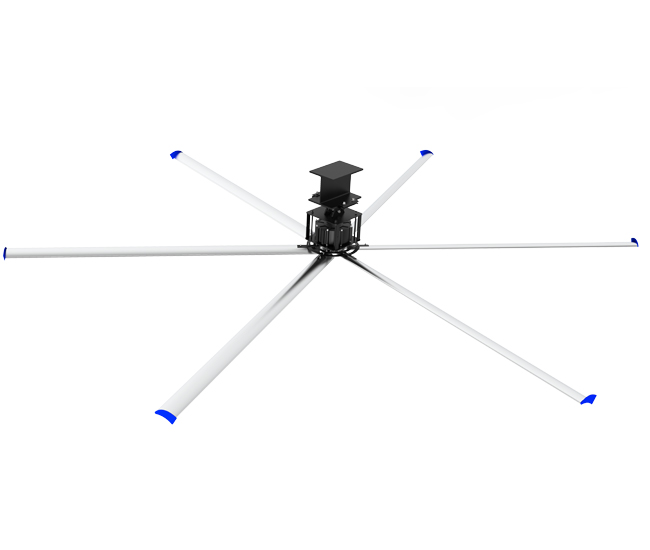

Ventilador de techo industrial de imán permanente

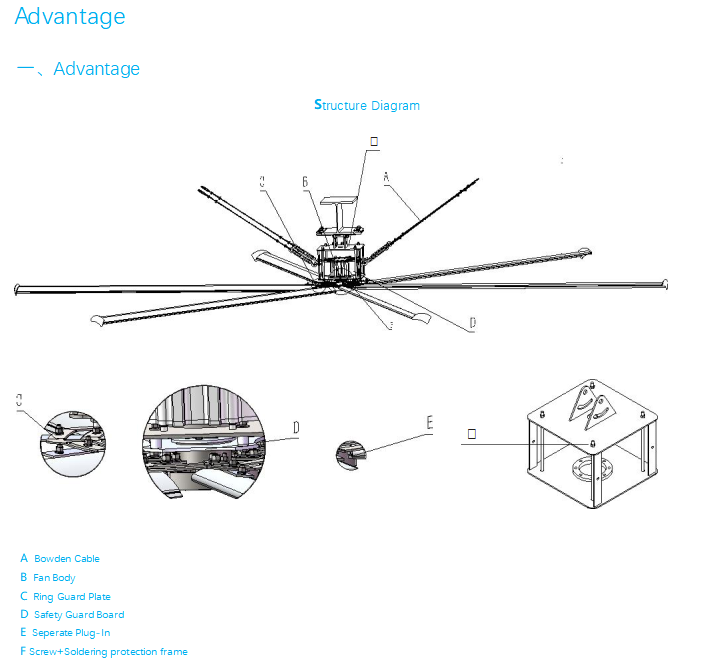

Estructura de seguridad para garantizar la seguridad, en caso de accidente.

Las medidas de protección eléctrica y estructural están diseñadas para accidentes de la siguiente manera:

A. Falla del eje del motor: hay un total de 7 precauciones, incluidos 4 juegos de sujetadores de alta resistencia, 1 tuerca de seguridad, 1 tuerca de chaveta y un juego de conectores de varilla del eje.

B. Falla del rodamiento: todo el disco del rotor se coloca en el disco del estator, dentro del intervalo de 10 mm, no se caerá ninguna pieza.

C. Colisión accidental: lo peor es la falla de la raíz, hay un anillo de conexión tipo I para proteger el complemento raíz, por lo que parte se caerá. La lista anterior es para los peores accidentes, el diseño del ventilador tiene un diseño de seguridad ultra alto, los usuarios pueden estar seguros de usarlo.

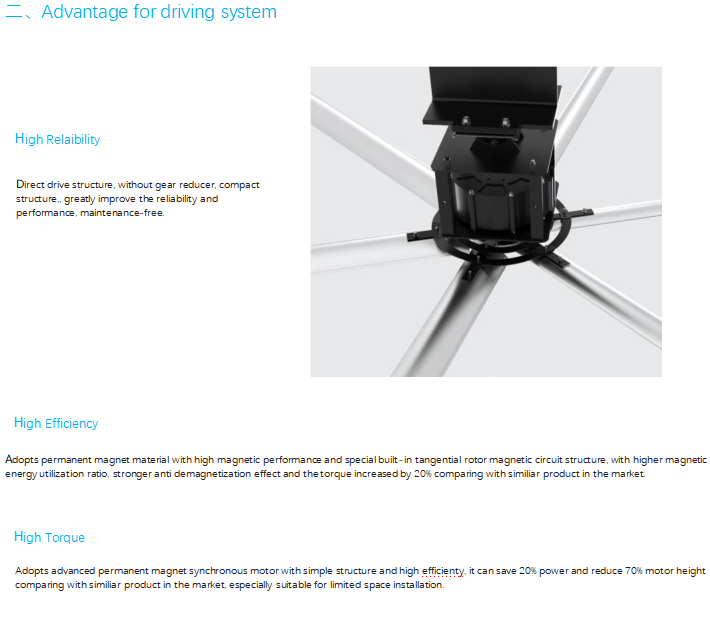

Modo de instalación de accionamiento directo de imanes permanentes

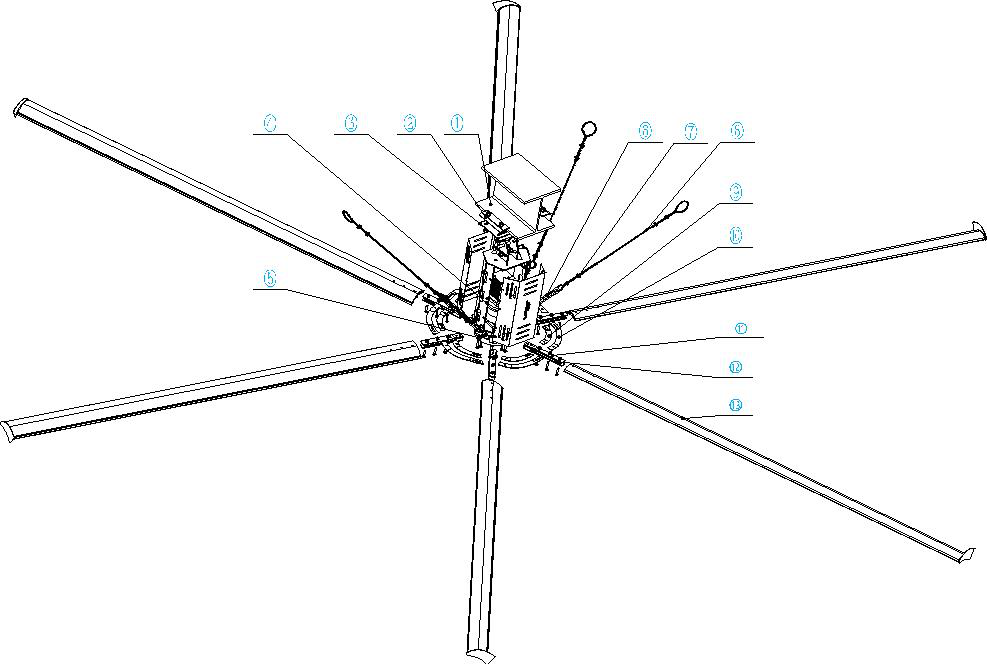

Pasos de instalación:

1.Utilice pernos y tuercas M18 para fijar el panel prensado de la viga transversal②、placa de montaje③ en la viga①。

2. Alinee el conjunto del soporte de la caja de engranajes ④ con la argolla de elevación de la placa de montaje, use un perno M18 para pasar a través del orificio de la argolla de elevación y atornille la tuerca.

3. Utilice un medidor de nivel para ajustar el conjunto del soporte de la caja de engranajes, coloque la base del conjunto del soporte de la caja de cambios en posición horizontal y apriete el perno.

4. Tire del conjunto del soporte de la caja de engranajes a través de la hebilla⑥, cuerda de acero⑧, clip de cuerda⑦, fije el otro extremo del cable de acero en el tablero prensado de la viga transversal del taller.

5. Instale el esqueleto principal⑫, el esqueleto secundario⑪en la placa base⑤ y fíjelos con pernos y tuercas M12.

6. Inserte las partes de la cola de la hoja ⑬ en el marco principal.

7. Presione el anillo interior ⑨ y la placa del anillo exterior ⑩ en forma transversal sobre la cuchilla y fíjelos en pernos y tuercas M10.
